Popis

Ponorné čerpadlo pre pevnú a mobilnú inštaláciu do mokrého prostredia v prerušovanej prevádzke.

Na čerpanie v domových oblastiach:

Odpadová voda bez obsahu fekálií
splaškových vôd (s malým množstvom piesku a štrku)

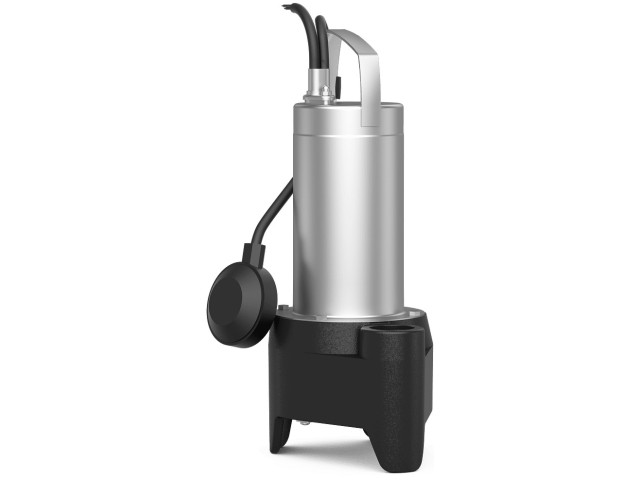

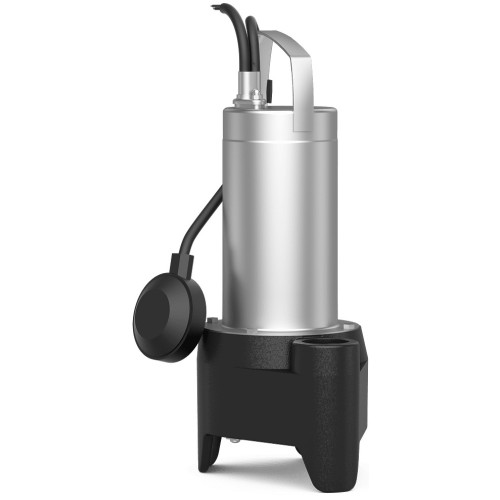

Čerpadlo na odpadovú vodu s obežným kolesom s voľným prietokom a zvislým pripojením na závit. Skriňa hydrauliky zo šedej liatiny, obežné koleso z plastu. Povrchovo chladený 1~ motor s integrovaným prevádzkovým kondenzátorom a automaticky spínacou tepelnou ochranou motora. Skriňa motora z nerezovej ocele. Olejom naplnená tesniaca komora s dvojitým tesnením: na strane motora je hriadeľový tesniaci krúžok, na strane čerpadla mechanická upchávka. Odpojiteľný prívodný kábel s plavákovým spínačom a nainštalovanou zástrčkou (CEE 7/7).

Oznámenie: Ak je čerpadlo inštalované v šachte DrainLift WS 50, je možné čerpať odpadovú vodu s fekáliami. Zariadenie má schválenie podľa EN 12050-1.

Údaje o výrobku
Druh konštrukcie obehového kolesa Obežné koleso s voľným prietokom
Voľný priechod obežným kolesom hydrauliky 40 mm
Maximálny prevádzkový tlak PN 1 bar
Max. ponor 7 m
teplota média T 3 °C
Údaje o motore
Konštrukcia motora Ponorný motor – povrchovo chladený
Sieťová prípojka 1~230 V, 50 Hz
Tolerancia napätia ±10 %
Menovitý výkon motora P2 0,5 kW
Príkon P1 max 0,73 kW
Menovitý prúd IN 3,3 A
Druh štartu Priamy online (DOL)
Počet pólov 2
Menovité otáčky n 2900 1/min
Max. frekvencia spínania t 30 1/h
Izolačná trieda F
Trieda krytia IP68
Prevádzkový režim (ponorený) S1
Prevádzkový režim (vynorený) S3-20%
Kábel
Dĺžka prívodného kábla 10 m
Typ kábla H07RN-F
Káblová konštrukcia 3G1 mm²
Sieťová zástrčka CEE7/7 (Schuko)
Druh prívodného kábla Odpojiteľná
Vybavenie/funkcia
Plavákový spínač áno
Drvička žiadny
Druh protiexplóznej ochrany -
Ochrana motora Dvojkov
Materiály
Skriňa čerpadla šedá liatina
Obežné koleso PK-GF30
Hriadeľ Nerezová oceľ
Materiál tesnenia na strane čerpadla BXPFF
Materiál tesnenia na strane motora NBR
Materiál tesnenia NBR
Materiál motora Nerezová oceľ
Rozmery pre inštaláciu
Prípojka rúrky na strane sania DNs -
Prípojka rúrky na výtlaku DNd G 1½
