Popis

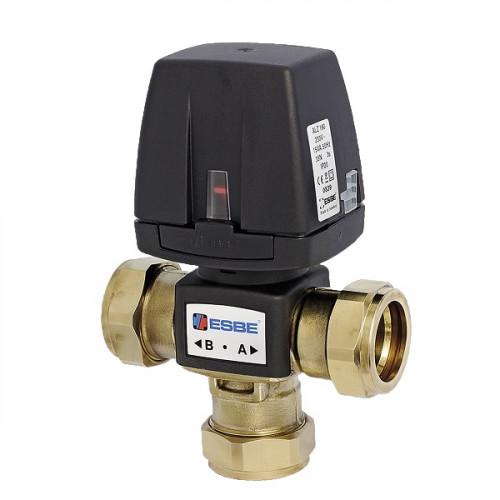

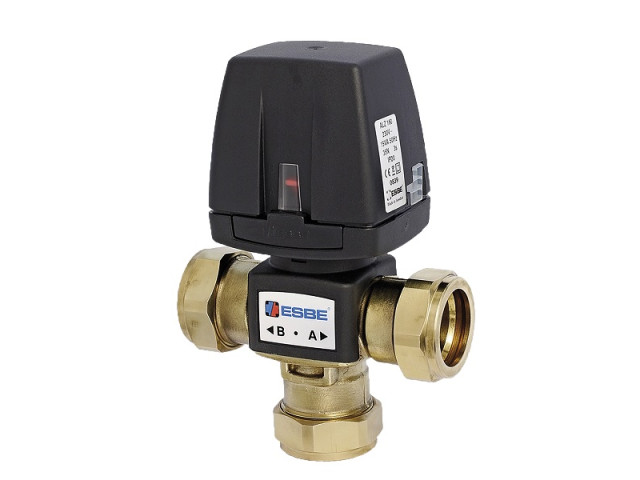

Kompaktné prepínacie ventily radov VZC a VZD sú vyrobené z mosadze a určené na použitie v aplikáciách s tepelnými čerpadlami, podlahovým vykurovaním a klimatizačnými systémami. Ich najdôležitejšou vlastnosťou je schopnosť rýchlo prepínať smer prietoku medzi dvoma okruhmi s ohľadom na energeticky úspornú prevádzku. Pohon radu VZC má konektor typu Molex na rýchle pripojenie kábla vedúceho do riadiacej jednotky. Pohon radu VZD sa dodáva s pevne inštalovaným káblom a má triedu krytia IP40. K dispozícii sú aj ventily radov VZC a VZD s pomocným spínačom, ktoré sa dodávajú ako doplnkové príslušenstvo.

Tlaková trieda: PN 6

Teplota média: max. (trvalá) +95 °C

                       max. (dočasná) +110 °C

                       min. +5 °C

Max. rozdiel tlakovej straty: Rozdeľovanie, 80 kPa (0.8 bar)

                                       Zmiešavanie, 50 kPa (0.5 bar)

Netesnosť v %: 0

Pripojenie: Vnútorný závit (Rp), EN 10226-1

                Vonkajší závit (G), ISO 228/1

                Zverné krúžky (CPF), EN 1254-2

Teplota okolia: max. +60 ºC

                         min. 0 ºC

Napájanie: 230 ± 10 % V str., 50 Hz

Max. príkon: 15 VA

Príkon bez zaťaženia: 0.9 VA

Riadiaci signál: 2bod. SPST (jeden kontakt, jeden smer)

Doba behu: 3 s

Menovité hodnoty pomocného spínača: 2 (1) A, 250 V str.

Materiál:
Telo ventilu: Mosadz odolná proti strate zinku DZR

Kolok a krycia doska: PPS

Driek: Nehrdzavejúca oceľ, SS 2346

O-krúžky: EPDM

Príklad inštalácie
