Popis

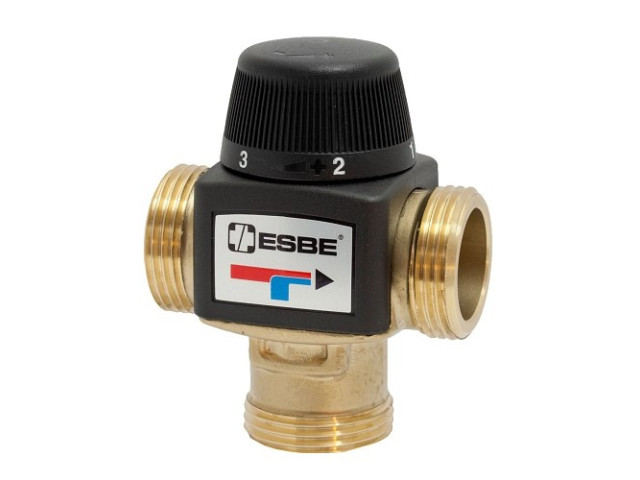

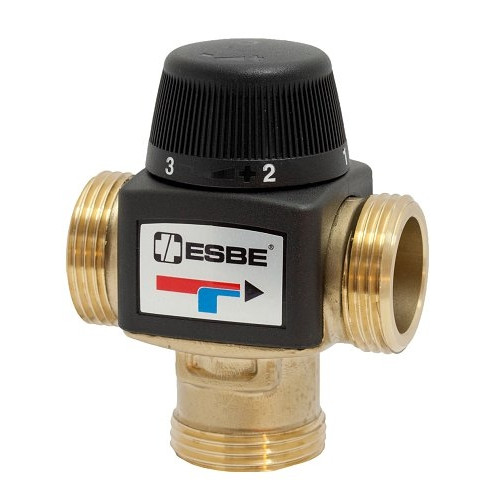

Termostatický zmiešavací ventil ESBE radu VTA 370/570 je určený najmä pre systémy podlahového vykurovania, ktoré vyžadujú ochranu proti obareniu horúcou vodou. Táto ochrana je nutná jednak pre potrubie v podlahe a súčasne aj pre podlahu samotnú.

Tento termostatický ventil je ďalej vhodný na predbežné zmiešavanie v systémoch teplej úžitkovej vody vyžadujúcej vysoký prietok. V tomto prípade je potrebné umiestniť na vodovodné kohútiky ďalšie, povinné zariadenia na reguláciu teploty vody, ktoré zaistia v mieste odberu ochranu.

Termostatický ventil je možné použiť aj pre chladiace aplikácie.

Použitie
Rozvod vody s nemrznúcou prísadou (≤ 50% zmes glykolu)
Uzavretý vodný systém
Podlahové kúrenie
Chladenie a chladiace aplikácie

Príklad inštalácie

Funkcia ventilu
Ventil má asymetrické usporiadanie prietoku. Ďalej je vybavený ochranou proti obareniu – pokiaľ dôjde k prerušeniu dodávky studenej vody, ventil automaticky odstaví dodávku teplej vody.

Vlastnosti
Tlaková trieda: PN 10
Pracovný tlak: 1.0 MPa (10 bar)
Rozdielový tlak: Zmiešavanie, max. 0.1 MPa (3 bar)
Nastavenie požadovanej teploty sa vykonáva otočným kolieskom.
