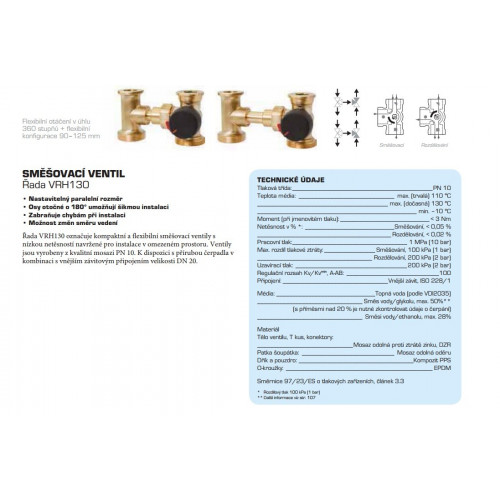

Popis

• Nastaviteľný paralelný rozmer

• Osi otočné o 180° umožňujú šikmú inštaláciu

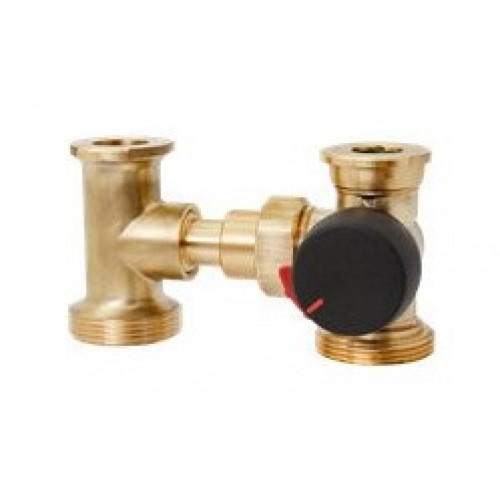

• Zabraňuje chybám pri inštalácii • Možnosť zmien smeru vedenia Rad VRH130 označuje kompaktné a flexibilné zmiešavacie ventily s nízkou netesnosťou navrhnuté pre inštalácie v obmedzenom priestore. Ventily sú vyrobené z kvalitnej mosadze PN 10. K dispozícii s prírubou čerpadla v kombinácii s vonkajším závitovým pripojením veľkosti DN 20.

TECHNICKÉ ÚDAJE

Tlaková trieda: ____________________________________________PN 10

Teplota média: ______________________________ max. (trvalá) 110 °C

_________________________________________ max. (dočasná) 130 °C

__________________________________________________ min. –10 °C

Moment (pri menovitom tlaku): ____________________________ < 3 Nm

Netesnosť v % *: ____________________________Zmiešavanie,< 0,05 %

__________________________________________ Rozdeľovanie, < 0,02 %

Pracovný tlak: ____________________________________ 1 MPa (10 bar)

Max. rozdiel tlakovej straty: ________________ Zmiešavanie, 100 kPa (1 bar)

____________________________________ Rozdeľovanie, 200 kPa (2 bar)

Uzatvárací tlak: ___________________________________200 kPa (2 bar)

Regulačný rozsah Kv/Kvmin, A-AB: _____________________________100

Pripojenie: _________________________________Vonkajší závit, ISO 228/1

Médiá: _______________________________Vykurovacia voda (podľa VDI2035)

_________________________________ Zmes vody/glykolu, max. 50%**

(s prímesami nad 20 % je nutné skontrolovať údaje o čerpaní)

_________________________________ Zmesi vody/etanolu, max. 28%

Materiál

Telo ventilu, T kus, konektory:

______________________________Mosadz odolná proti strate zinku, DZR ¨

Pätka šupátka: ______________________________ Mosadz odolná oderu

Driek a puzdro: ____________________________________Kompozit PPS

O-krúžky: ______________________________________________ EPDM

Smernica 97/23/ES o tlakových zariadeniach, článok 3.3
