Popis

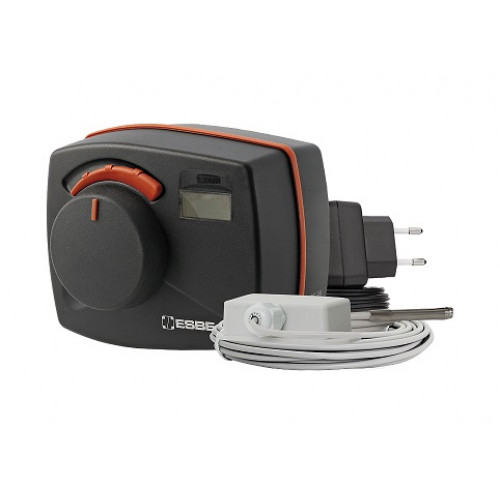

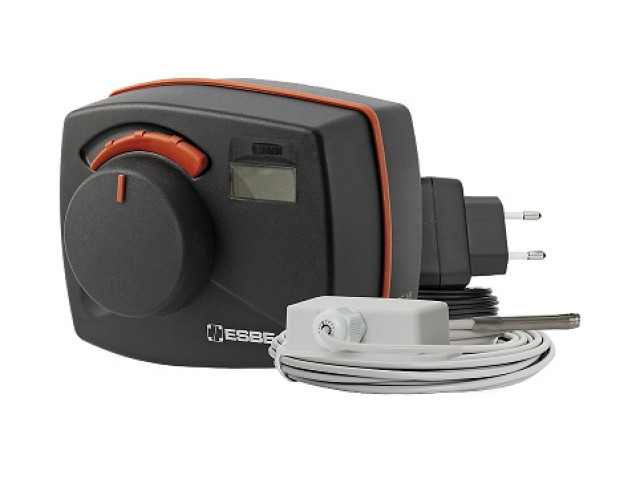

Radič radu ESBE CRC210 je kombináciou pohonnej jednotky a riadiacej jednotky závislej od počasia, ktorá sa ľahko a rýchlo inštaluje. Parametre sa nastavujú pomocou pohodlného joysticku a grafického
rozhranie. Pre ventily do DN50, obzvlášť vhodné pre ventily ESBE radu VRG a VRB.

POUŽITIE

Radič radu ESBE CRC210 poskytuje vysokú úroveň komfortu vďaka možnosti nastaviť ideálnu charakteristiku pre vykurovaciu krivku vykurovacieho systému a zároveň poskytnúť majiteľovi domu úsporu energie.

Regulátor sa skladá z dvoch častí:

ovládač pohonu, ktorý je namontovaný na zmiešavacom ventile, ktorý reguluje teplotu prietokového potrubia;
vonkajší senzor, ktorý je nainštalovaný na severnej strane budovy.
Nastavenie je založené na údajoch snímača vonkajšej teploty a zmenách vykurovacej krivky. Korekcia ofsetu alebo paralelné nastavenie krivky vykurovacej charakteristiky je možné začať pomocou externého signálu, napríklad časovača alebo modulu GSM. Pri inštalácii v budovách s dobrou izoláciou a rýchlo pôsobiacimi vykurovacími systémami, ako sú radiátorové okruhy, môžete aktivovať funkciu filtrácie teploty, ktorá pomôže oneskoriť reakciu na zmeny vonkajšej teploty a vyhnúť sa nerovnováhe medzi vypočítanou a skutočnou potrebou vykurovania.

INŠTALÁCIA

Napájanie zaisťuje 230 V AC adaptér (dodávaný s transformátorom, káblom a zástrčkou). Snímač prívodného potrubia s káblom 1,5 m je súčasťou dodávky (dlhší kábel sa predáva samostatne). Senzor musí byť spoľahlivo izolovaný od účinkov okolitej teploty. Senzor vonkajšej teploty s káblom o dĺžke 20 m. Tento senzor by mal byť inštalovaný na severnej strane budovy pod rímsou, aby bol chránený pred priamym slnečným svetlom a dažďom.

CRC110 sa ľahko inštaluje na 3-cestné a 4-cestné ventily ESBE radu G, MG, F, BIV, T, TM, H a HG as ventilmi radu VRG, VRH a VRB poskytuje vynikajúcu presnosť ovládania a jednoduchší proces inštalácie.

VHODNÉ ZMEŠOVACIE VENTILY

Séria VRG100
Séria VRG200
Séria VRG300
Séria VRH100
Séria VRB100
Séria MG *
Séria G
Séria F ≤ DN50
Séria BIV
Rad T a TM
Rady H a HG
* Nie 5MG

SPOJOVACIE Sady

Ku každému pohonu sa dodávajú potrebné adaptéry pre jednoduchú inštaláciu na rotačný zmiešavací ventil ESBE. Adaptéry je možné objednať samostatne. Art. číslo: 16000500

ŠPECIFIKÁCIA

Okolitá teplota: max. + 55°C - min. -5 ° C
Teplotný rozsah:
- Snímač prietoku v potrubí: +5 až + 95 ° C
- Vonkajšie čidlo: -50 až + 70 ° C

Stupeň ochrany: IP41
Trieda ochrany: II
Napájanie: 230 ± 10% VAC prúd, 50 Hz
Spotreba energie - 230 VAC aktuálne: 10 VA
Uťahovací moment: 6 Nm
Uzatváracia doba na max. rýchlosť: 30 s
ErP Trieda regulácie teploty: III
