Popis

Konštrukcia

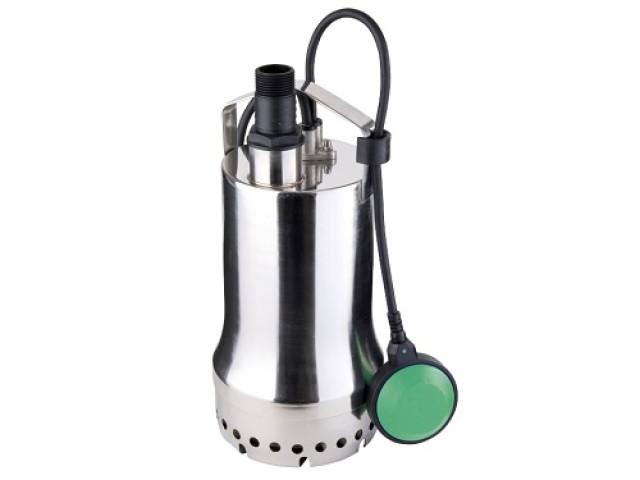

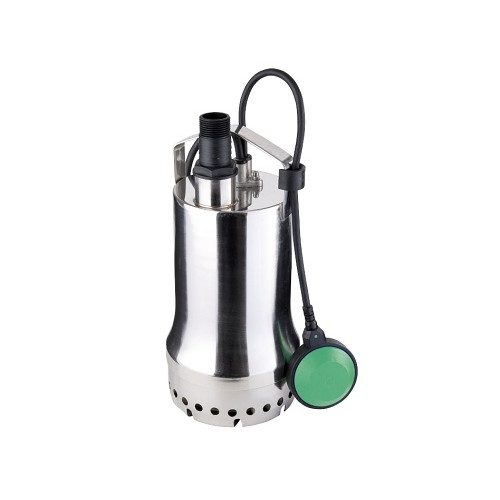

Ponorné čerpadlo pre stacionárnu a prenosnú inštaláciu v mokrej nádrži. Čerpadlo so vstavaným plavákovým spínačom pre plne automatickú prevádzku.

Použitie

Na čerpanie v domových oblastiach:

Odpadová voda bez obsahu fekálií
splaškových vôd (s malým množstvom piesku a štrku)
Konštrukcia

Čerpadlo na odpadovú vodu s integrovanou vírivou hlavou (funkcia Twister), otvoreným viackanálovým obežným kolesom a vertikálnym skrutkovým spojením. Teleso čerpadla a sacie sito sú vyrobené z nerezovej ocele, obežné koleso z kompozitného materiálu. 1~ motor (chladenie plášťa) s integrovaným prevádzkovým kondenzátorom a automaticky spínacou tepelnou ochranou motora. Skriňa motora z nerezovej ocele. Olejom naplnená tesniaca komora s dvojitým tesnením: na strane motora je hriadeľový tesniaci krúžok, na strane čerpadla mechanická upchávka. Prívodný kábel s plavákovým spínačom a nainštalovanou zástrčkou (CEE 7/7).

Funkcia twister zaisťuje konštantné rozvírenie v sacej oblasti čerpadla. Rozvírenie bráni tomu, aby sa sediment potopil a usadil. Výsledkom je čistá čerpacia nádrž a obmedzenie tvorby pachov.

Obsah dodávky

Čerpadlo
Spätná klapka, predmontovaná
Hadicové pripojenie, priložené
Návod na montáž a obsluhu

Údaje o výrobku
Druh konštrukcie obehového kolesa Obežné koleso s voľným prietokom
Voľný priechod obežným kolesom hydrauliky 10 mm
Maximálny prevádzkový tlak PN 2 bar
Max. ponor 7 m
teplota média T 3 °C
Max. teplota média, krátkodobo do 3 min. T 90 °C
Údaje o motore
Sieťová prípojka 1~230 V, 50 Hz
Tolerancia napätia ±10 %
Výkonnostný faktor cos φ 0.98
Menovitý výkon motora P2 0,6 kW
Príkon P1 max 0,90 kW
Menovitý prúd IN 3,6 A
Druh štartu Priamy online (DOL)
Menovité otáčky n 2900 1/min
Max. frekvencia spínania t 50 1/h
Izolačná trieda B
Trieda krytia IP68
Prevádzkový režim (ponorený) S1
Prevádzkový režim (vynorený) S3-25%
Kábel
Dĺžka prívodného kábla 10 m
Typ kábla H07RN-F
Káblová konštrukcia 3G1 mm²
Sieťová zástrčka CEE7/7 (Schuko)
Druh prívodného kábla Odpojiteľná
Vybavenie/funkcia
Plavákový spínač áno
Druh protiexplóznej ochrany -
Ochrana motora Dvojkov
Materiály
Skriňa čerpadla Nerezová oceľ
Obežné koleso PLC
Hriadeľ Nerezová oceľ
Materiál tesnenia na strane čerpadla BQ1PFF
Materiál tesnenia na strane motora NBR
Materiál tesnenia NBR
Materiál motora Nerezová oceľ
Rozmery pre inštaláciu
Prípojka rúrky na strane sania DNs -
Prípojka rúrky na výtlaku DNd Rp 1¼
