Popis

Bezdrôtový spínač GGPC1 sa používa pre elektrické zariadenia, ktoré bezdrôtovo spínajú napr. čerpadlá, ventilátory, osvetlenie atď. Jedná sa o výborné riešenie v prípade chýbajúcej kabeláže. Súprava obsahuje vysielač, prijímač a držiak pre nástennú montáž. Vysielač a prijímač je možné voliteľne inštalovať do elektroinštalačnej krabice s priemerom 60 mm. Sada GGPC1 môže byť tiež použitá pre bezdrôtové ovládanie / hlásenie porúch elektrických zariadení v domácej automatizácii.

 vhodné riešenie všade, kde nie sú k dispozícii žiadne vodiče

 ovládanie elektrických zariadení, napr. čerpadlá, ventilátory, osvetlenie atď.

 vopred spárované zariadenia

AKO TO FUNGUJE:

Po pripojení prijímača k zdroju napájania 230V AC bude dióda svietiť na červeno. Prijímač bude čakať na signál z vysielača. Ak je vysielač pripojený k napájaniu 230V AC, okamžite sa odošle signál do prijímača. Prijímač vyšle 230V AC napätie na svorku výstupu SL.

Správna funkcia zariadenia je indikovaná zelenou LED diódou na vysielači a prijímači. Signál odosielaný vysielačom sa opakuje každých 5 sekúnd.

Vysielač má vstavaný superkondenzátor pre záložné napájanie. Po vypnutí sa príkaz „Vypnúť“ vysiela 2krát každých 5 sekúnd.

Vysielač a prijímač môžu byť napájané z rôznych zdrojov.

VLASTNOSTI:

dva dizajnové prvky v sade

možnosť inštalácie do elektroinštalačnej krabice 60mm pre zapustenú montáž

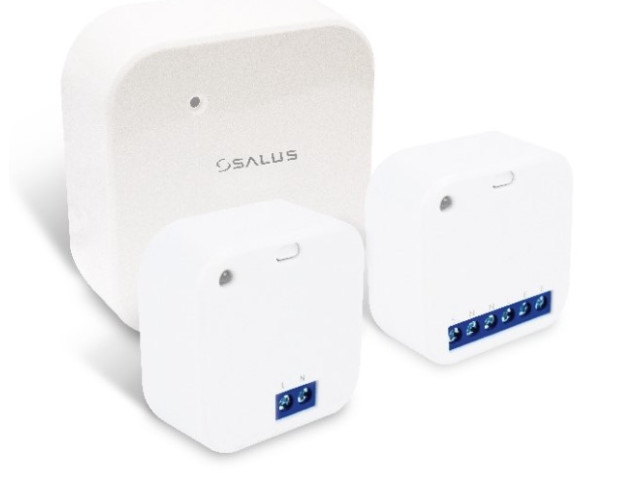

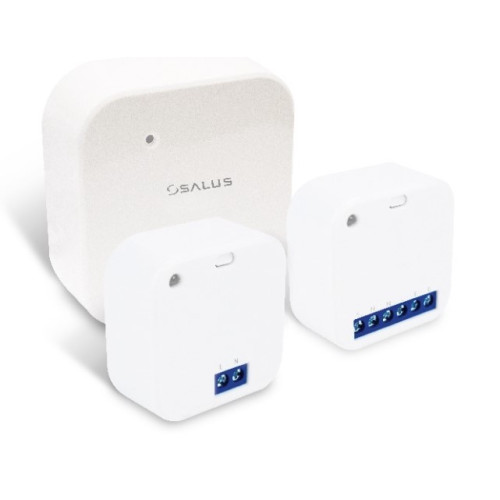

Balenie obsahuje:

vysielač;

prijímač;

dva dizajnové prvky v sade.

Technické informácie

Napájanie vysielača 230V AC 50Hz

Napájanie prijímača 230V AC 50Hz

Maximálna odporová záťaž 5 (3) A

Spínanie Napäťové 230V

Signál RF 868 MHz

Rozmery vysielača [mm] 45 x 45 x 20

Rozmery prijímača [mm] 45 x 45 x 20

Rozmery puzdra [mm] 84 x 84 x 27

Bezdrôtový dosah cca 100m - otvorený priestor

cca 35m - zástavba
