Popis

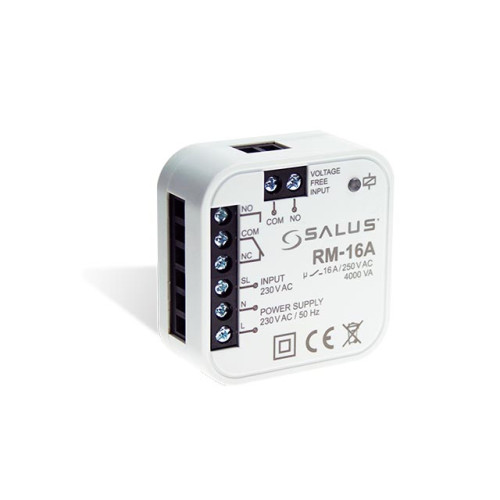

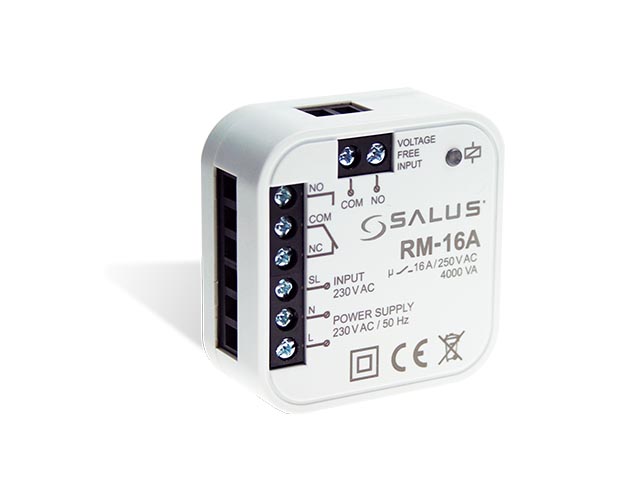

Modul pomocného relé RM-16A spína a rozširuje obvod. Rozširuje možnosti výstupných kontaktov zariadenia. Tu je niekoľko príkladov použitia modulu RM-16A. 1. Pripojenie termostatu s napäťovým výstupom 230 V (napr. VS30 / RT200 / ERT20 / ERT30 / ERT50 / VS10) pre plynový kotol, ktorý vyžaduje beznapäťový kontakt NO / NC / COM. 2. Pripojenie termostatu s napäťovým výstupom 230 V. Pripojte teplotný termostat so spínaným NO / COM kontaktom (napr. 091FL) ku kotlu, ktorý vyžaduje NC / COM (rozpojený kontakt). 3. Pripojte prijímač s väčším výkonom, ako umožňuje relé v termostate. Maximálna záťaž nesmie prekročiť 16 A. 4. K centrálnej svorkovnici (KL06 / KL08NSB / KL08RF / KL10 / KL10RF) pripojte iné zariadenia ako termoelektrické pohony, napr. ak chcete namiesto termoelektrického pohonu pripojiť čerpadlo alebo elektrické vykurovacie rohože.
